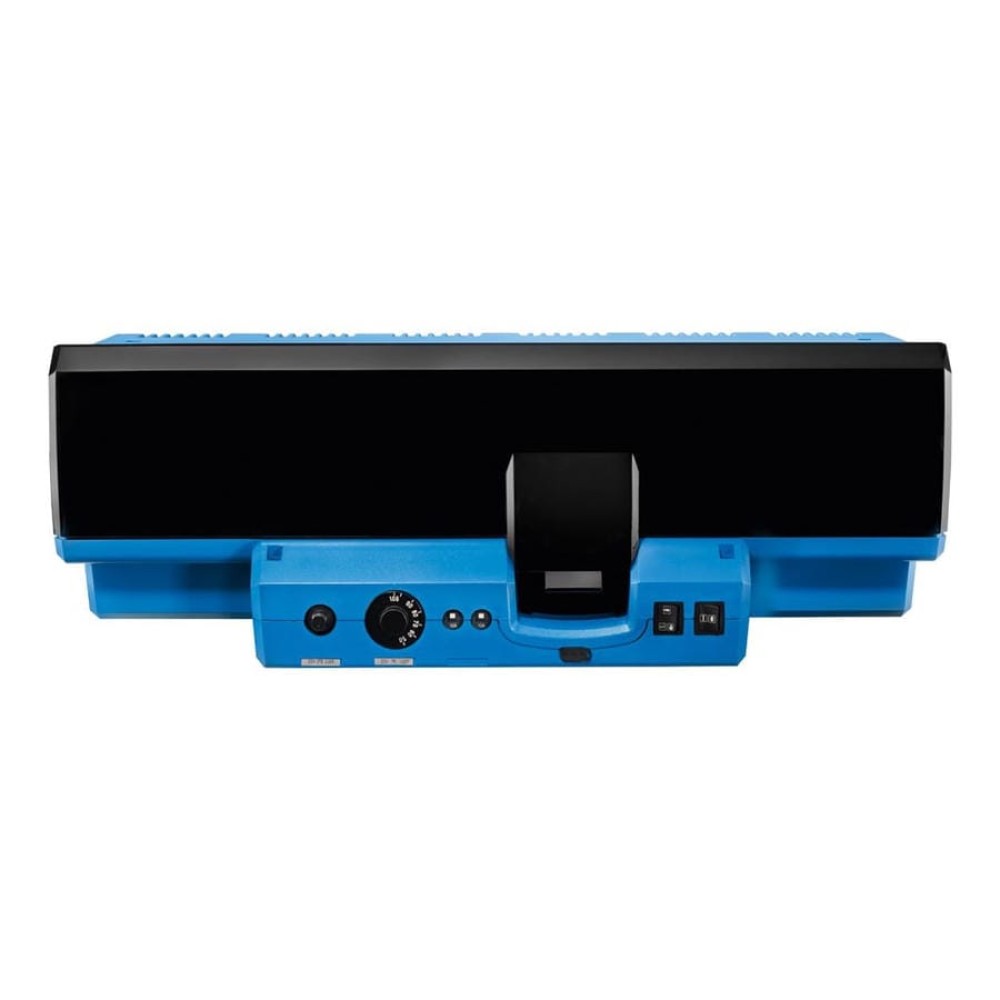

Система управления Logamatic 4322 RU Buderus 7747311684

Система управления Logamatic 4322 RU Buderus 7747311684 предназначена для управления работой отопительной установки Buderus и применяется совместно с одним низкотемпературным или конденсационным котлом средней и большой мощности. Система используется для поддержания комфортной температуры помещения при минимальном энергопотреблении.
Модуль-контроллер CM431 и центральный модуль ZM434 предназначены для управления одноступенчатой, двухступенчатой, модулированной горелкой, обеспечения условий эксплуатации низкотемпературных и Ecostream-котлов через регулирование котлового контура, а также регулирования котлового контура и включение насоса в зависимости от потребления. Корпус оснащен дисплеем, который отображает температуру воды котле.

В комплект поставки не входит пульт управления MEC2, работа с данной системой управления через пульт MEC2 производится посредством другой системы.

Технические характеристики

• габаритные размеры (ширина х высота х глубина): 660х240х230 мм;
• рабочее напряжение (при 50 Гц ± 4 %): 230 В ± 10 %;
• потребляемая мощность: 5 ВА;
• предохранитель системы управления: 2 х 10 А;
• выход горелки: 8 А;
• выход насоса отопительного контура: 5 А;
• управление исполнительным органом отопительного контура: 230 В;
• время выбега серводвигателя: 120 сек (диапазон 10 - 600);
• тип регулятора: трехпозиционный регулятор (режим PI);
• температура окружающего воздуха при работе: +5...+50°C;
• температура окружающего воздуха при транспортировке: -30...+55°C.
